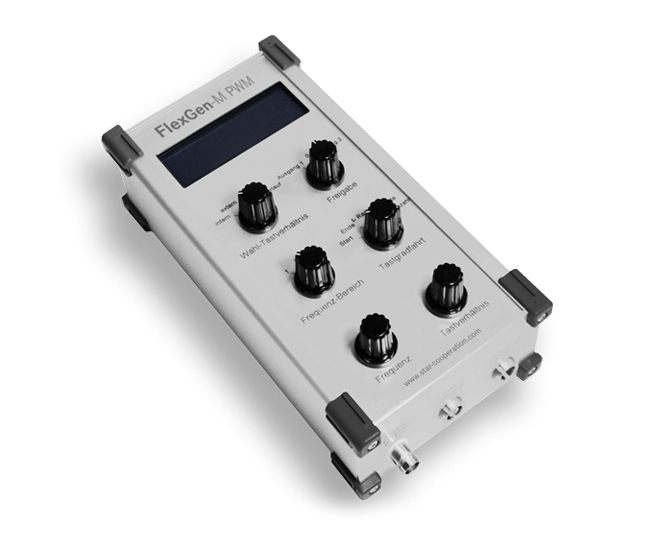

FlexGen-M PWM

FlexGen-M PWM

Leistungs-PWM-Generator
Artikelnummer: SW10004
Der FlexGen-M PWM dient dazu variable PWM-Signale mit Ausgangsströmen bis 10 A zu erzeugen. Die Frequenz und das Tastverhältnis werden jeweils über einen Drehgeber mit Grob- und Feinfunktion eingestellt.
  • Beschreibung
  • Technische Daten
  • Downloads
Beschreibung

Produktinformationen

Der FlexGen-M PWM dient dazu variable PWM-Signale mit Ausgangsströmen bis 10 A zu erzeugen. Die Frequenz und das Tastverhältnis werden jeweils über einen Drehgeber mit Grob- und Feinfunktion eingestellt. Mithilfe eines Wahlschalters lassen sich konkrete Frequenzbereiche zur Einstellung bis 10 kHz auswählen.

Anwendungsbeispiele

Signalgeneratoren

Vorteile
  • Erzeugung von Leistungs-PWM-Signalen bis 5 A mit Frequenzen von 1 Hz bis 10 kHz
  • Autarke Funktion auch ohne Prüfstand möglich
  • Ansteuerung durch Analog-Eingang und CAN (optional)
  • Regelalgorithmus für Aktoren mit Lagesensoren (optional)
Technische Daten

FlexGen-M PWM (5A/10A)
Spannungsversorgung
5A Variante: 9-18 V DC (verpolgeschützt)
10A Variante: 8-28 V (verpolgeschützt)
Ausgangsstrom TV 100 %
5A Variante: 5 A
10A Variante: 10 A
Tastverhältnis / Auflösung
0-100 % / 0,1 % bzw. 1 % (umschaltbar)
Frequenzbereich
1 Hz bis 10 kHz (Bereiche: 1 Hz - 100 Hz / 100 Hz - 1 kHz / 1 kHz - 10 kHz)
Auflösung Frequenz
0,1 % / 1 % vom Bereichsendwert (umschaltbar)
Ausgangstyp Endstufe
H-Vollbrücke, kurzschlussfest
Anzeige
4-Zeilen OLED-Display
Flankensteilheit (12 V)
typ. 10 V/µs
Gehäusemaße
ca. 200 x 106 x 60 mm
Umgebungstemperatur
-40°C bis +80°C (Betrieb)
PWM-Ausgangsamplitude
nahezu Versorgungsspannung (abhängig vom Laststrom)
Interne Übergangswiderstände
5A Variante: < 80 mΩ
10A Variante: < 50 mΩ
Analoger Eingang
0-10 V (für Tastverhältnisvorgabe von extern)
Anschlüsse: Spannungsversorgung
5A Variante: LEMO ExJ.1B.302.HLD
10A Variante: Bananenbuchsen 4 mm
Anschlüsse: PWM-Ausgang
5A Variante: LEMO ExA.1B.302.HLN
10A Variante: Bananenbuchsen 4 mm
Anschlüsse: Analog-Eingang
BNC
Anschlusskabel (Lieferumfang)
5A Variante: Lemo auf Bananenstecker, 2 m Länge
10A Variante: Nein
Bestell-Nummer Basisgerät
5A Variante: 70007350
10A Variante: 70007386
Option1: CAN-Schnittstelle
CAN-Schnittstelle (Highspeed ISO 11898-2 A und ISO 11898-2 B)
Option 2: Regelalgorithmus
Ansteuerung von Aktoren mit Lagerückmeldung, Lernfunktion und P-I-D-Anteile konfigurierbar, Sensorspeisung 5 V +/- 100 mV
Option 3: Analog-Ausgang
0…10 V für Messzwecke, abhängig von TV 0…100%
Option 4: USB/PC-Konfigurations-SW
USB-Schnittstelle, PC-Software zur Konfiguration komplexer Tastgrad-Profilverläufe
Sondervariante 1: 20 A
5A Variante: Nein
10A Variante: Auf Anfrage
Sondervariante 2: Open Collector
Auf Anfrage
Sondervariante 3: PWM-Ausgangsamplitude einstellbar
Amplitude unabhängig von Versorgungsspannung von 8-18 V einstellbar, Begrenzung auf 3 A Dauerstrom, Anzeige der Amplitudenspannung im Display
